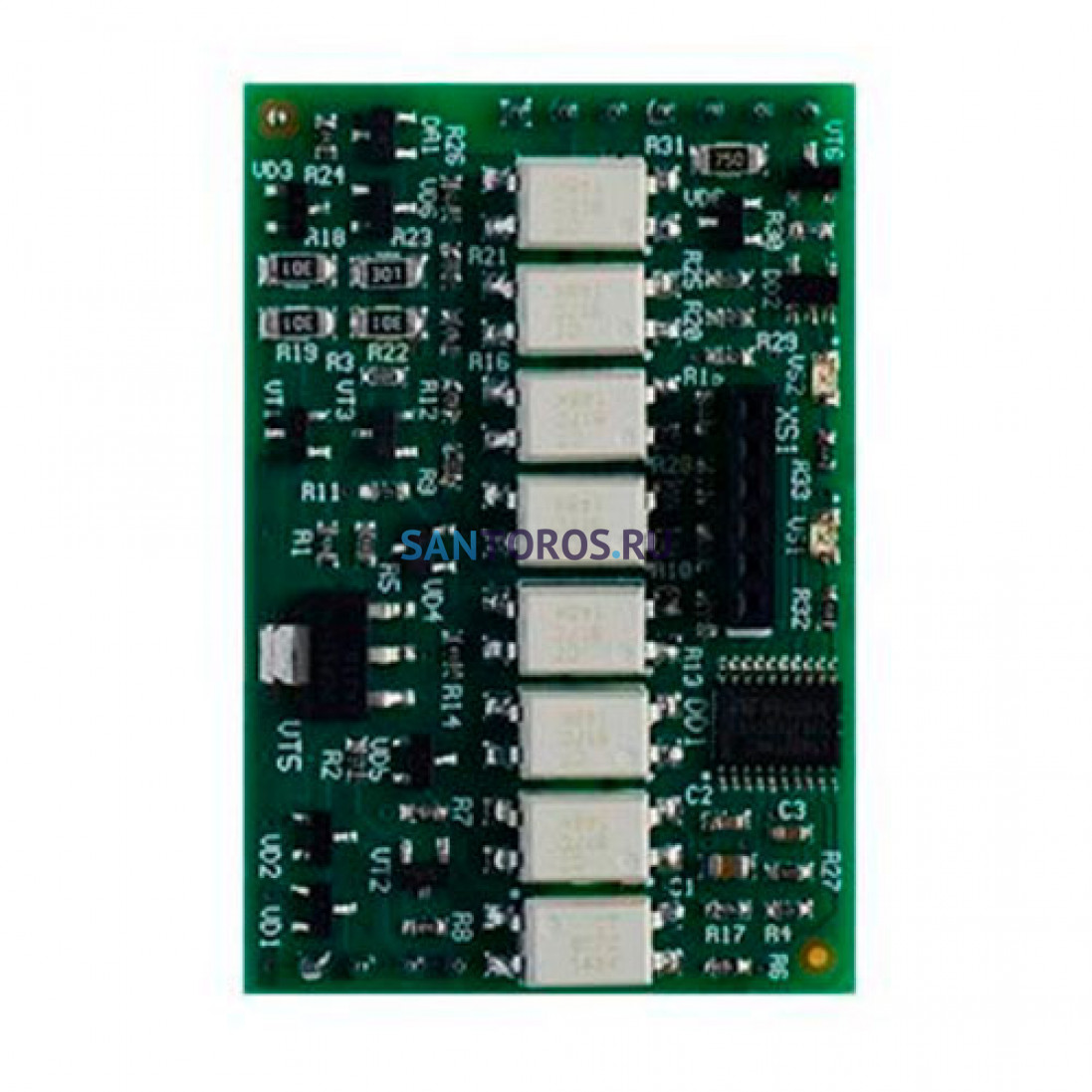

Универсальная плата цифровых шин для ZONT Climatic (ML00005842 Зонт)

Универсальная плата цифровой шины предназначена для подключения Регулятора ZONT Climatic (1.3, 1.2, 1.1) к газовым котлам по цифровой шине OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi).

Универсальная плата автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

• с котла считываются технические параметры его работы и сервисные установки;
• на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:

• фактическая температура теплоносителя; фактическая температура ГВС;
• сервисные значения диапазона работы котла на Отопление и ГВС;
• фактический уровень модуляции горелки;
• фактической значение давления теплоносителя;
• температура обратного потока; заданные значения температур теплоносителя и ГВС;
• признаки работы котла на отопление и ГВС.

При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

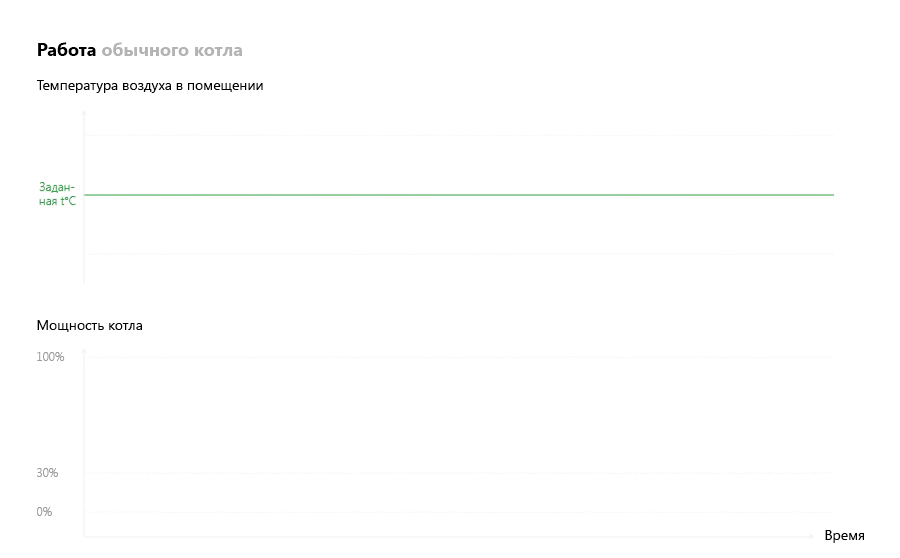

При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

Очевидная польза от такого управления — термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения, «приспосабливая» ее к текущей потребности в тепле, то есть к фактическим теплопотерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу.

Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение: непрерывно работать на пониженной мощности экономически намного выгоднее.

Варианты управления отоплением по цифровой шине:

Цифровое управление по воздуху с ПИД регулированием температуры теплоносителя - контролируется датчик температуры воздуха, установленный в помещении, и если его показания отличаются от целевой температуры, заданной действующим режимом отопления, то ПИД алгоритм вычисляет значение температуры теплоносителя, которая потребуется для компенсации. Регулятор передает это расчетное значение по цифровой шине в котел.

Цифровое управление по температуре воздуха на улице без контроля температуры в помещении по температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания комфортной температуры в помещении равной 20 °С. Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине.

Если значение целевой температуры воздуха в помещении, заданное действующим режимом отопления, отличается от 20 °С, то кривая ПЗА автоматически сдвигается и определяет температуру ТН для этого значения.

Цифровое управление по температуре воздуха на улице с контролем температуры в помещении контролируется датчик температуры воздуха, установленный в помещении. По температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания температуры в помещении в соответствии с заданной действующим режимом отопления.

Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине регулирование при таком варианте управления зависит сразу от двух параметров — показаний датчика воздуха в помещении и показаний датчика уличной температуры. Поэтому значение температуры ТН вычисляется с учетом ПИД регулирования, и ограничивается значением, определенным по кривой ПЗА.

Цифровое управление по фиксированной температуре теплоносителя - регулятор контролирует штатный датчик температуры ТН котла и передает в котел фиксированную целевую температуру, заданную действующим режимом отопления.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Регулятор имеет два разъема для подключения Плат цифровой шины.

Плата цифровой шины не требует какой-либо активации. В случае корректного выполнения процедуры ее установки в настройках Регулятора увеличится количество опций, доступных для настройки и параметров мониторинга.
