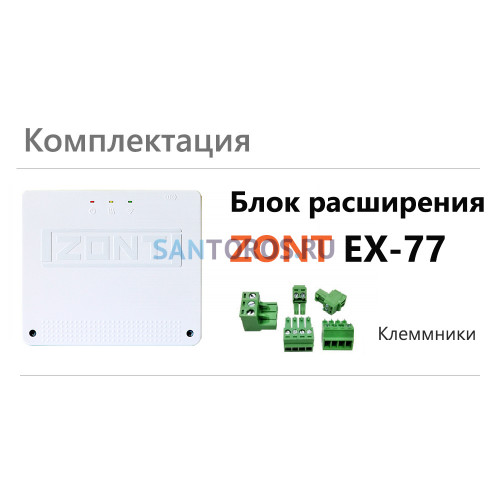

Блок расширения EX-77 для ZONT Climatic 1.3 (ML00004766)

Краткие характеристики

Wi-Fi Motion

Нет

Производство

Россия

Класс защиты

IP 20

Количество входов NTC

Количество релейных выходов

Потребляемая мощность, Вт

Не более 12 Вт

Бренд

ZONT

Материал корпуса

Пластик

Вес, кг

0,3

Габариты

150х130х30

Все характеристики

Код Товара:

103417

Артикул:

ML00004766

Бренд:

ZONT

12 800 ₽/шт.

Цена для организаций

Доставка сегодня, от 500 рублей

Cамовывоз сегодня, бесплатно

Внимание!

Оплата осуществляется наличными при получении товара!
Оплата терминалом, а так же по перечислению (для юр. лиц) согласовывается с менеджером!
Перед самовывозом, уточняйте наличии товара в магазине.

На объектах с многоконтурной системой отопления для увеличения аппаратных возможностей Регулятора ZONT Climatic 1.3 применяются специальные блоки расширения ZONT EX-77.

Максимальное количество подключаемых блоков к регулятору – 6. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic 1.3, может включать до 16 управляемых контуров.

Обмен данными БР с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.

2 дополнительных смесительных контура

Подключение блока расширения ZONT EX-77 к регулятору ZONT Climatic 1.3 увеличивает систему отопления на 2 управляемых смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.

6 универсальных выходов + 6 выходов открытый коллектор

Блок расширения в своем составе имеет 6 универсальных входов/выходов и 6 выходов типа открытый коллектор. Они используются для прямого управления различными исполнительными механизмами.

Цифровые датчики температуры

Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic 1.3 реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.

Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования БР, к которому эти датчики подключены.

2 входа могут быть использованы для подключения датчиков NTC.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА EX-77
Напряжение питания основное	9-16 В
Напряжение питания резервное	от внешнего АКБ 12V / 7 А/h
Поддерживаемые интерфейсы	USB 2.0 1-wire RS-485 K-Line
Универсальные выходы	6 шт. (открытый коллектор)
Выходы могут быть назначены как "входы"	(могут быть назначены настройками как аналоговые входы) Максимальный ток каждого выхода 100 мА, напряжение не более 28 В Сопротивление во включенном состоянии не более 10 Ом Суммарный ток выходов 1-4 не более 350 мА Суммарный ток выходов 5 и 6 не более 100 мА тип входа - аналоговый Входное напряжение 0-30 В Дискретность при измерении температуры датчиком NTC — 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 КОм
Проводные цифровые датчики	DS18S20, DS18B20 - до 20 шт.
Рабочий интервал температур	от -25 до +50 °С
Габаритные размеры, мм	150х130х30 мм
Корпус, крепление	Пластиковый, на любую поверхность и DIN рейку
