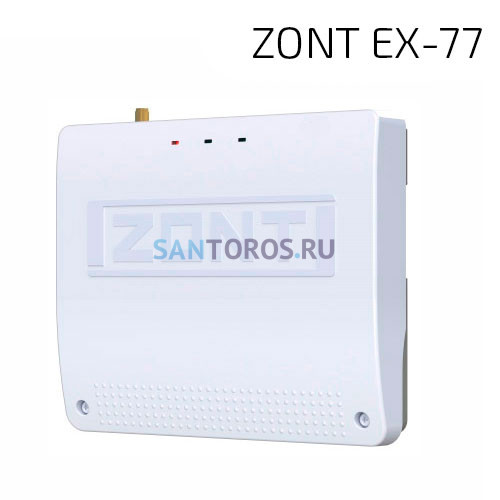

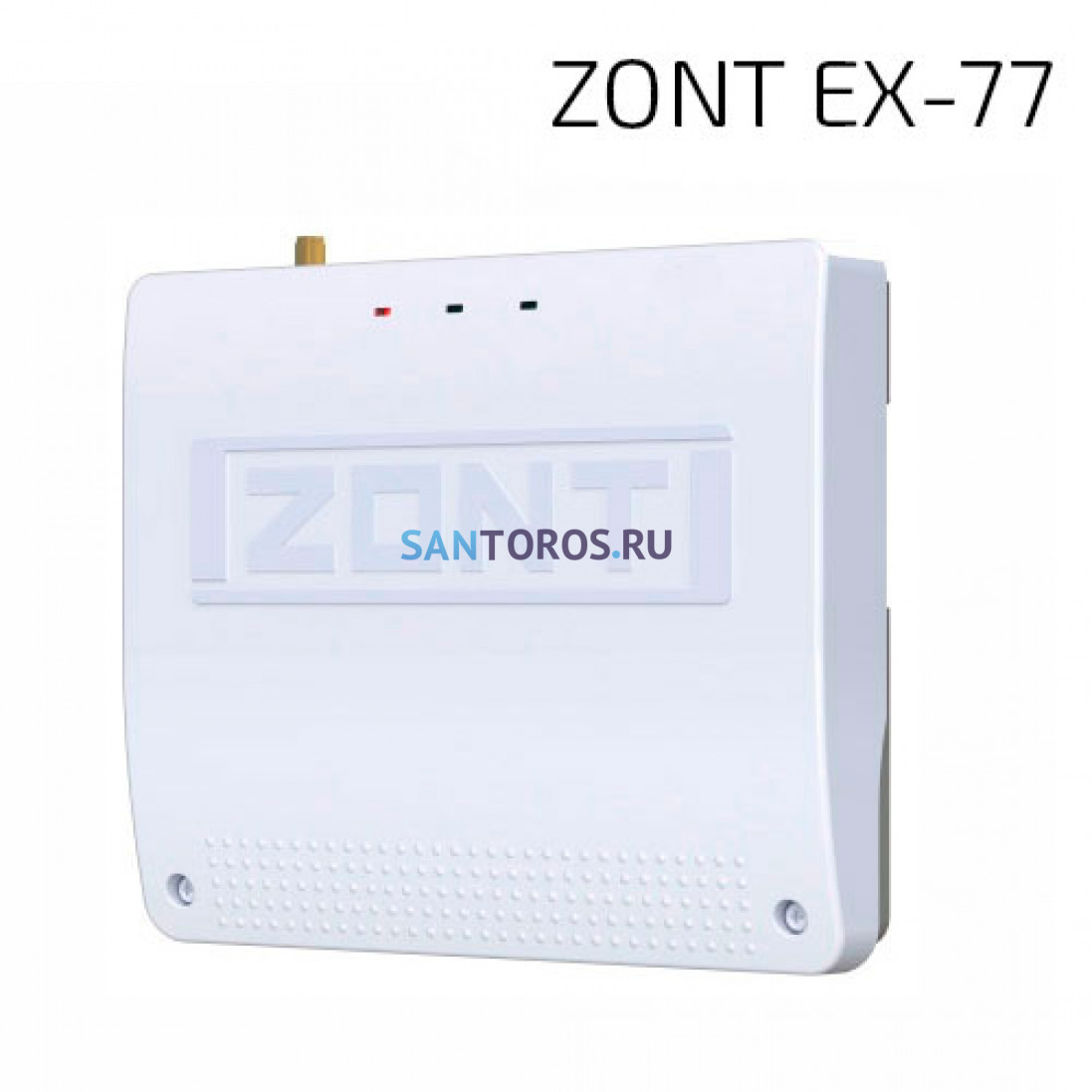

Блок расширения EX-77 для ZONT Climatic 1.3 (ML00004766 Зонт)

Краткие характеристики

Цвет

Белый

Все характеристики

Код Товара:

103417

Артикул:

ML00004766

Бренд:

ZONT

12 800 ₽/шт.

Цена для организаций

Доставка завтра, от 500 рублей

Cамовывоз сегодня, бесплатно

Внимание!

Оплата осуществляется наличными при получении товара!
Оплата терминалом, а так же по перечислению (для юр. лиц) согласовывается с менеджером!
Перед самовывозом, уточняйте наличии товара в магазине.

На объектах с многоконтурной системой отопления для увеличения аппаратных возможностей Регулятора ZONT Climatic 1.3 применяются специальные блоки расширения ZONT EX-77.

Максимальное количество подключаемых блоков к регулятору – 6. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic 1.3, может включать до 16 управляемых контуров.

Обмен данными БР с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.

2 дополнительных смесительных контура

Подключение блока расширения ZONT EX-77 к регулятору ZONT Climatic 1.3 увеличивает систему отопления на 2 управляемых смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.

6 универсальных выходов + 6 выходов открытый коллектор

Блок расширения в своем составе имеет 6 универсальных входов/выходов и 6 выходов типа открытый коллектор. Они используются для прямого управления различными исполнительными механизмами.

Цифровые датчики температуры

Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic 1.3 реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.

Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования БР, к которому эти датчики подключены.

2 входа могут быть использованы для подключения датчиков NTC.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА EX-77
Напряжение питания основное	9-16 В
Напряжение питания резервное	от внешнего АКБ 12V / 7 А/h
Поддерживаемые интерфейсы	USB 2.0 1-wire RS-485 K-Line
Универсальные выходы	6 шт. (открытый коллектор)
Выходы могут быть назначены как "входы"	(могут быть назначены настройками как аналоговые входы) Максимальный ток каждого выхода 100 мА, напряжение не более 28 В Сопротивление во включенном состоянии не более 10 Ом Суммарный ток выходов 1-4 не более 350 мА Суммарный ток выходов 5 и 6 не более 100 мА тип входа - аналоговый Входное напряжение 0-30 В Дискретность при измерении температуры датчиком NTC — 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 КОм
Проводные цифровые датчики	DS18S20, DS18B20 - до 20 шт.
Рабочий интервал температур	от -25 до +50 °С
Габаритные размеры, мм	150х130х30 мм
Корпус, крепление	Пластиковый, на любую поверхность и DIN рейку
