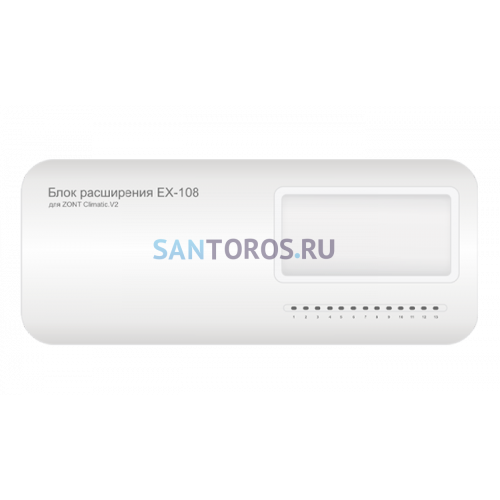

Блок расширения EX-108 для Climatic.V2 (ML00007406 ЗОНТ)

Блок расширения ZONT EX-108 применяется исключительно с автоматическим регулятором ZONT Climatic.V2 и предназначен для увеличения количества регулируемых контуров системы отопления.

• Блок расширения при подключении к Регулятору добавляет к его базовой конфигурации еще 3 отопительных контура с возможностью управления работой насоса и электропривода смесительного крана в каждом. Максимальное количество подключаемых к одному Регулятору блоков расширения – 5 шт. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic.V2, может включать до 16 управляемых контуров.
• Размещенные на корпусе индикаторы отражают фактическое состояние его релейных выходов (назначение каждого индикатора указано в технической документации).
• Обмен данными блока с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.
• Прибор может монтироваться как на стену, так и в электротехнические шкафы на DIN-рейку.

3 дополнительных управляемых контура

• Подключение блока расширения ZONT EX-108 к регулятору ZONT Climatic.V2 увеличивает систему отопления на 3 отопительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.

9 встроенных реле 220 В

• Блок расширения имеет 9 встроенных реле 220 В переменного тока. Они используются для прямого управления различными исполнительными механизмами.
• Цифровые датчики температуры
• Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic.V2, реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.
• Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования блока, к которому эти датчики подключены.

3 аналоговых входа NTC

• 3 аналоговых входа используются для подключения аналоговых датчиков температуры NTC 10.

Преимущества:

• Гибкость в подключении датчиков. У блока два типа интерфейсов для мониторинга температуры. Три аналоговых входа NTC позволяют подключить аналоговые датчики температуры (NTC-10). А интерфейс 1-Wire даёт возможность работать с проводными цифровыми датчиками (DS18S20, DS18B20) — их можно разместить на значительном удалении от самого регулятора, и их показания тоже будут учитываться в алгоритме управления.
• Прямое управление исполнительными механизмами. В блоке встроено 9 реле на 220 В переменного тока. Через них можно напрямую коммутировать разные устройства: насосы, трёхходовые смесительные краны, нормально закрытые термоэлектрические клапаны (НЗ термоголовки), а также насосы загрузки бойлера косвенного нагрева и рециркуляции ГВС.
• Простота интеграции и наглядность. Обмен данными с основным регулятором идёт по стандартному интерфейсу RS-485 (максимальная длина линии — 200 метров). После подключения дополнительные контуры и датчики автоматически отображаются в личном кабинете веб-сервиса и в мобильном приложении ZONT — не нужно настраивать каждый элемент отдельно. На корпусе есть светодиодные индикаторы, которые показывают фактическое состояние релейных выходов — это упрощает диагностику.
• Гибкий монтаж. Блок можно закрепить как на стену, так и установить в электротехнический шкаф на DIN-рейку — это даёт свободу при проектировании схемы и помогает аккуратно организовать проводку.
• Удобная настройка. Первичную настройку новых контуров можно выполнить дистанционно — через веб-интерфейс или приложение ZONT. А дальше параметры можно менять локально (с панели регулятора) или снова удалённо.

Заключение:

Блок расширения EX‑108 для Climatic.V2— практичное и функциональное решение для масштабирования системы управления климатом. Устройство позволяет увеличить количество подключаемых модулей и расширить функционал базовой установки, сохраняя совместимость и стабильность работы комплекса.
